簡介

 ?KAS-20 車輛定位/ 調度系統使用KAS-20S（服務器）和KAS-20C（客戶端軟件）應用軟件通過IP網接入數字無線通信系統對對講機進行追蹤管理及錄音。

?KAS-20C 能夠讓您在一個地圖上顯示和管理對講機。 在基地臺和對講機之間發送和接收文本信息?狀態信息或者發起語音呼叫。

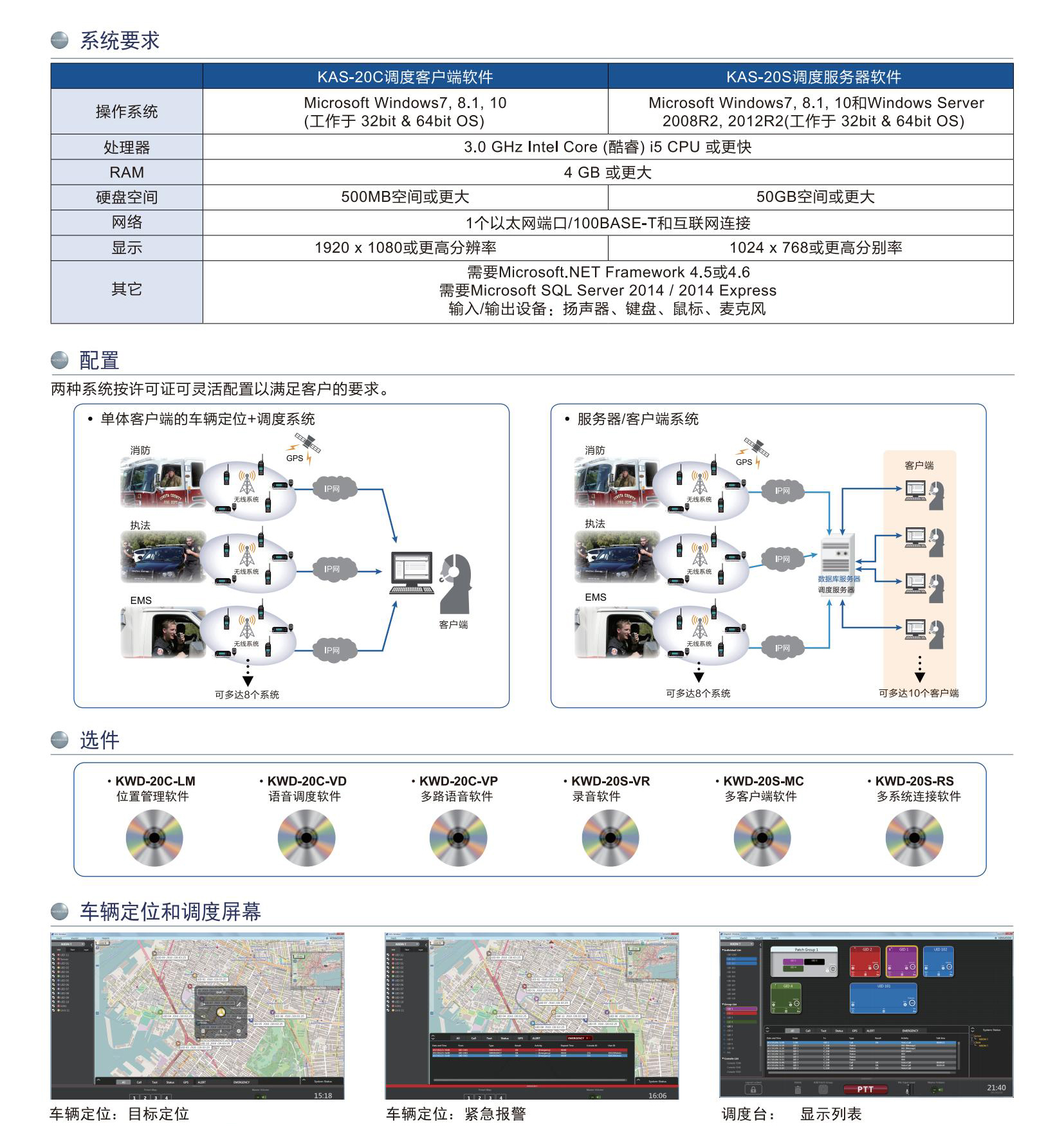

系統結構

KAS-20 車輛定位/調度系統 由 KAS-20C客戶端應用軟件和 KAS-20S服務器應用軟件構成。

“單體” 結構在同一臺個人電腦中安裝KAS-20C和KAS-20S，KAS-20 以單體結構使用。

服務器-客戶端 結構

在兩臺不同的電腦中分別安裝KAS-20C和KAS-20S。KAS-20 可以集中管理數據。

混合 (單體 + 服務器-客戶端) 結構將多個客戶端電腦連接到單體客戶端的結構。

*需要多客戶端許可證

 KAS-20系統的數據走向

主要功能

◆ 支持KAS-10的全部功能的同時，不再需要DVSI公司的AMBE聲碼器的硬件。不需要使用 Microsoft Map point。

◆ 支持OpenStreetMap地圖(要求連接互聯網)

◆ 靈活配置：單體結構 和服務器-多客戶端結構

◆ 操作直觀，簡單。采用呼叫框方式的界面。

友好的人機界面-調度作業

以下是KAS-20C的調度屏幕的范例，在此屏幕上進行調度操作。

可以選擇各種呼叫方式。包括個別選呼、組呼、全呼。

可以在屏幕上為各個ID設置操作“框”。

在派接組登記的ID可以使用派接功能。

以TSV格式輸入/輸出列表 (諸如：個人，組，隊) 。

多個對講機系統獨立配置，隨選定系統變換。

① 移動終端列表窗口顯示登記用戶的對講機，并允許于與各對講機通信有關的操作。

② 系統狀態窗口、顯示與通信系統的連接狀態

③ 控制欄 — 控制欄用于執行操作。諸如調節音量和地圖顯示等

從對講機列表中，托出呼叫框。

語音呼叫、狀態信息、文本信息、狀態信息請求、動態重組、音量調整都在呼叫框中操作。接收提示也出現呼叫框中。

當不需要此呼叫框時，直接將呼叫框拖入廢紙簍即可。

友好的人機界面 – 定位作業

以下是KAS-20C定位屏幕的范例。 在定位屏幕上，把電臺發出的位置信息顯示在地圖上。也能夠利用位置信息管理電臺。

當從列表窗中選擇一個電臺顯示在地圖上，地圖上將出現一個圖標。

地圖可以使用 OpenStreetMap 電子地圖和掃描地圖。

自動和手動點名，單獨工作者，GPS 時間標記，地理圍欄，跟蹤，回家位置，等等。

每個無線通信系統都有獨立圖標，圖標隨選定系統變換。

① 列表窗口 — 在列表窗口中顯示在車輛定位窗口被管理的移動終端。例如，在通信系統登記的移動終端和與地圖顯示相關的信息。

② 系統狀態窗口 — 顯示與通信系統的連接狀態。

③ 控制欄 — 控制欄用于執行操作。諸如調節音量和地圖顯示等。

④ 地圖窗口 — 調度員能夠在地圖上顯示移動終端的圖標，并且管理對講機的工作狀態。

逐層配置多種顯示

在車輛定位窗口中創立自己的地圖可以顯示位置信息文件中的信息（圖標，區域等等）。

◆ 支持NEXEDGE常規系統，NEXEDGE   C型集群系統，Gen2 集群系統(通過IP 網關)

◆ 支持DMR 常規系統。(通過KTI-5)

◆ 用戶可選軟件功能。

◆ 可連接多個無線通信系統(多達 8個)

◆ 調度臺可同時接收多路語音 (多達8路) 1 個揚聲器

◆ 調度臺具有 “派接組”功能（同系統派接）。

當 KAS-20C接收到一個語音呼叫后可以轉發給在派接組中注冊的對講機。

當接收到一個在派接組中注冊的對講機發來的語音呼叫時，可以將呼叫轉發給在派

接組中注冊的所有其他的對講機。

當 KAS-20C接收到一個語音呼叫后可以轉發給在派接組中注冊的對講機。

限于在同一系統中對講機以組呼形式的呼叫。在KAS-20的設置屏幕的掃描追加屏幕中點擊掃描追加 的對講機可以登記在同一派接組中。

僅 NXDN C型集群系統中可以轉發 語音呼叫

可以創建3個派接組。

（*僅適用 NXDN C型集群系統 ）

◆ 車輛定位“疊層” 地圖功能。

在車輛定位窗口中創立自己的地圖可以顯示位置信息文件中的信息（圖標，區域等等）

◆ 車輛定位 “緊急報警方向” 指示功能。

當對講機發生緊急情況時,對講機的圖標變?yōu)椤熬o急”圖標，并且發出報警提示音。在車輛定窗口下面的緊急報警欄發出紅色標識。

當對講機發出緊急報警時沒有顯示在地圖上時，將使用8個指向圖標中的一個顯示

在地圖上指示對講機位置方向。

◆ 對講機自動登記功能

當要向?qū)χv機列表中登記對講機時，如果使用“自動登記”功能可以半自動登記列表并且減少登記工作的步驟。

點擊 “自動登記”鍵。

對講機列表 > 自動登記

個別選呼、文本信息、狀態信息的通信都可以自動登記（所有的設置除了類型和ID 的配置都保持初始值)

當KAS-20C從所連接的系統收到一個沒有登記的對講機的ID，此ID將自動被登記。

組ID不能自動登記。
